同轴隔离器特点:
同轴隔离器有较高的频率范围:从30MHz到31GHz
最大功率可达到到2000W功率。
适用于民用、军事、航天、航天等领域。
低插入损耗,高隔离度,高功率。
我们可以根据客户的需求定制生产。

产品特点

创建时间:2023-04-25 17:25
浏览量:0
  •  RFTYT 30MHz-31.0GHz 射频同轴隔离器

    型号 频率范围 最大带宽 损耗.
    (dB)
    隔离
    (dB)
    驻波 平均功率
    (W)
    反射功率
    (W)
    尺   寸
    WxLxH(mm)
    SMA规格书     N型规格书
    TG6466H 30-40MHz 5% 2.00 18.0 1.30 50 20/100  60.0*60.0*25.5  SMA PDF N PDF
    TG6060E 40-400 MHz 50% 0.80 18.0 1.30 100 20/100  60.0*60.0*25.5  SMA PDF N PDF
    TG6466E 100-220MHz 20% 0.65 18.0 1.30 300 20/100 64.0*66.0*24.0 SMA PDF N PDF
    TG5258E 160-330 MHz 20% 0.40 20.0 1.25 500 20/100  52.0*57.5*22.0 SMA PDF N PDF
    TG4550X 250-1400 MHz 40% 0.30 23.0 1.20 400 20/100  45.0*50.0*25.0 SMA PDF N PDF
    TG4149A 300-1000MHz 50% 0.40 16.0 1.40 100 20 41.0*49.0*20.0 SMA PDF /
    TG3538X 300-1850 MHz 30% 0.30 23.0 1.20 300 20/100  35.0*38.0*15.0 SMA PDF N PDF
    TG3033X 700-3000 MHz 25% 0.30 23.0 1.20 300 20/100  32.0*32.0*15.0 SMA PDF /
    TG3232X 700-3000 MHz 25% 0.30 23.0 1.20 300 20/100  30.0*33.0*15.0 SMA PDF /
    TG2528X 700-5000 MHz 25% 0.30 23.0 1.20 200 20/100  25.4*28.5*15.0  SMA PDF N PDF
    TG2025X 900-5000 MHz 20% 0.25 25.0 1.15 150 20/100 20.0*25.4*15.0  SMA PDF /
    TG6466K 950-2000 MHz Full 0.70 17.0 1.40 150 100  64.0*66.0*26.0  SMA PDF N PDF
    TG5050A 1.25-3.0 GHz 65% 0.70 18.0 1.30 150 20 50.8*49.5*19.0  SMA PDF N PDF
    TG4040A 1.5-3.5 GHz 65% 0.70 17.0 1.35 150 20/100 40.0*40.0*20.0  SMA PDF N PDF

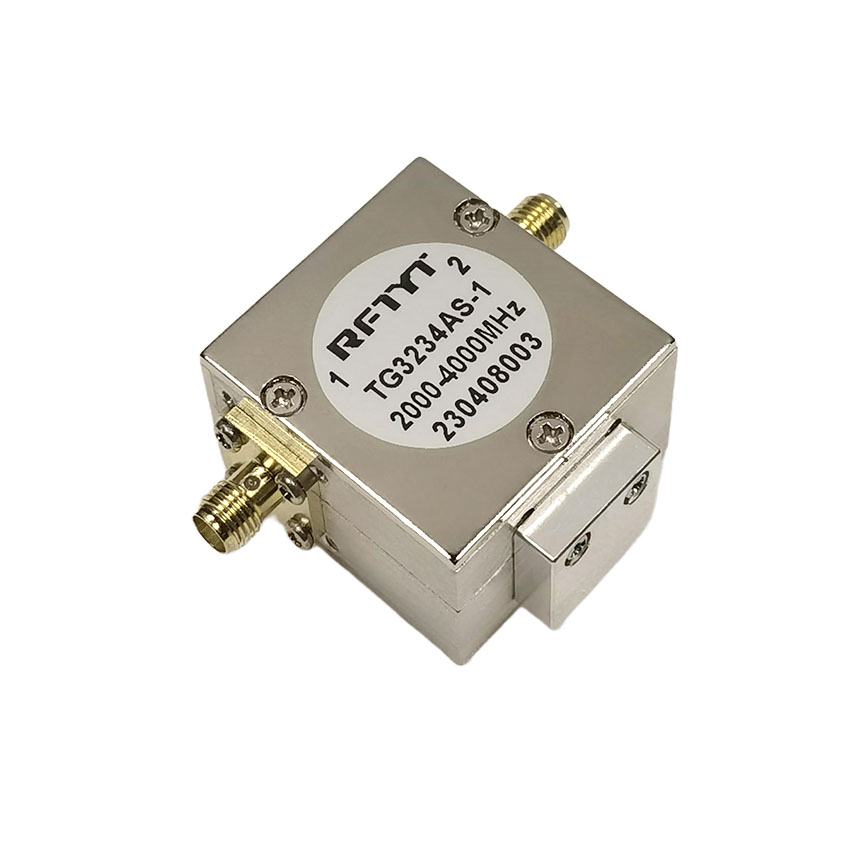

    TG3234A

    TG3234B

    2.0-4.0 GHz Full 0.40 18.0 1.30 150 20/100 32.0*34.0*21.0

    SMA PDF(螺孔)

    SMA PDF(通孔)

    N PDF(螺孔)

    N PDF(通孔)

    TG3030B 2.0-6.0 GHz Full 0.85 12.0 1.50 50 20 30.5*30.5*15.0  SMA PDF /
    TG6237A 2.0-8.0 GHz Full 1.70 13.0 1.60 30 10 62.0*36.8*19.6  SMA PDF /
    TG2528C 3.0-6.0 GHz Full 0.50 20.0 1.25 150 20/100 25.4*28.0*14.0  SMA PDF N PDF
    TG2123B 4.0-8.0 GHz Full 0.60 18.0 1.30 60 20 21.0*22.5*15.0  SMA PDF /
    TG1623C 5.0-7.4 GHz 20% 0.30 20.0 1.25 50 10 16.0*23.0*12.7  SMA PDF /
    TG1319C 6.0-12.0 GHz 40% 0.40 20.0 1.25 20 5 13.0*19.0*12.7  SMA PDF /
    TG1622B 6.0-18.0 GHz Full 1.50 9.5 2.00 30 5 16.0*21.5*14.0  SMA PDF /
    TG1220C 9.0 - 15.0 GHz 20% 0.40 20.0 1.20 30 5 12.0*20.0*13.0  SMA PDF /
    TG1017C 18.0 - 31.0GHz 38% 0.80 20.0 1.35 10/5 2/1 10.2*25.6*12.5  SMA PDF /



       射频同轴隔离器是一种用于隔离射频系统中信号的无源器件。它的主要功能是有效地传输信号,防止反射和干扰。射频同轴隔离器的主要功能是在射频系统中提供隔离和保护功能。在RF系统中,可能会产生一些反射信号,这可能会对系统的操作产生负面影响。射频同轴隔离器可以有效隔离这些反射信号,防止它们干扰主信号的传输和接收。

      射频同轴隔离器的工作原理是基于磁场的不可逆行为。隔离器内部的磁性材料吸收并转换反射信号的磁场能量,将其转换为热能进行耗散,从而防止反射信号返回源。

      射频同轴隔离器在射频系统中有着各种重要的应用。首先,它可以用于保护射频发射器和接收器之间的设备。隔离器可以防止发射信号的反射损坏接收器。其次,它可以用于隔离射频设备之间的干扰。当多个射频设备同时工作时,隔离器可以隔离每个设备的信号,以避免相互干扰。此外,射频同轴隔离器还可以用于防止射频能量扩散到其他不相关的电路,提高整个系统的抗干扰能力和稳定性。

      射频同轴隔离器具有一些重要的特性和参数,包括隔离、插入损耗、回波损耗、最大功率容差、频率范围等。这些参数的选择和平衡对射频系统的性能和稳定性至关重要。

      射频同轴隔离器的设计和制造需要考虑各种因素,包括工作频率、功率、隔离要求、尺寸限制等。不同的应用场景和要求可能需要不同类型和规格的射频同轴隔离器。例如,低频和高功率应用通常需要大型隔离器。此外,射频同轴隔离器的制造工艺还需要考虑材料选择、工艺流程、测试标准等方面。

    总之,射频同轴隔离器在射频系统中隔离信号和防止反射方面发挥着重要作用。它可以保护设备,提高系统的抗干扰能力和稳定性。随着射频技术的不断发展,射频同轴隔离器也在不断创新和改进,以满足不同领域和应用的需求。

    射频同轴隔离器属于非互易无源器件。RFTYT的射频同轴隔离器的频率范围从30MHz到31GHz,具有低插入损耗、高隔离和低驻波等特定特性。射频同轴隔离器属于双端口设备,其连接器通常为SMA、N、2.92、L29或DIN类型。RFTYT公司专业从事射频隔离器的研发、生产和销售,已有17年的历史。有多种型号可供选择,还可以根据客户需求进行大规模定制。如果上表中没有列出您想要的产品,请联系我们的销售人员。
